| Производитель | Интротест |
| Функционал | Для металлов |
| Тип | Магнитопорошковый |
| Госреестр | Да |
| Поверка в комплекте (Аршин) | Да |
Описание

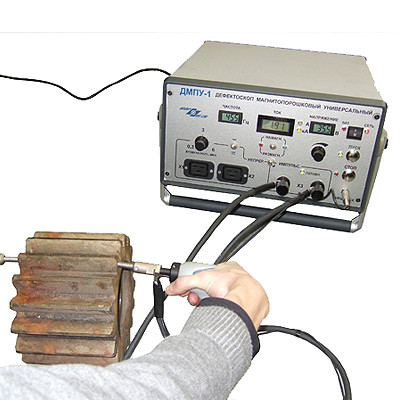

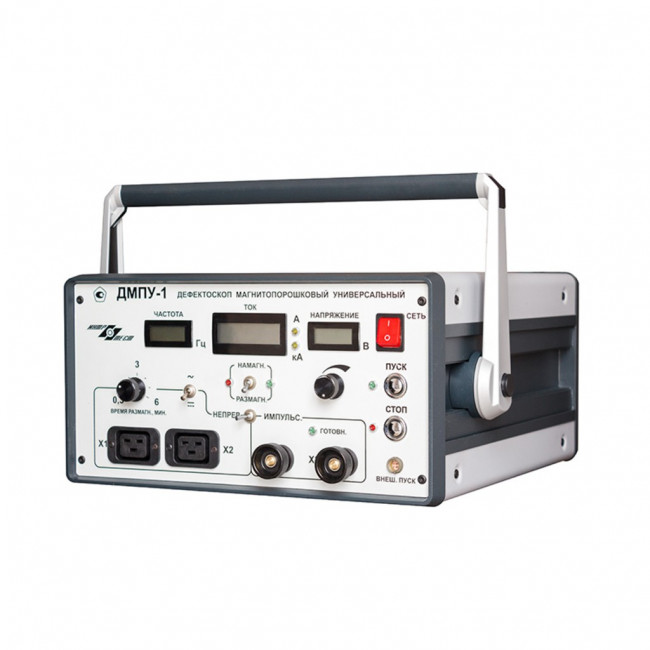

Дефектоскоп магнитопорошковый ДМПУ-1 предназначен для намагничивания изделий или их участков в режимах импульсного, переменного, постоянного поля.
Импульсное намагничивание производится пропусканием тока по участку объекта или кабелем, намотанным на изделие. Намагничивание постоянным и переменным полем производится катушками или электромагнитом. Для всех режимов предусмотрено размагничивание.
Преимущества дефектоскопа ДМПУ-1:
- большая амплитуда и длительность импульсов тока;
- оптимальная двухкатушечная схема намагничивания изделий диаметром до 125 мм;
- все режимы намагничивания и размагничивания;
- возможность работы от источников постоянного тока с сохранением всех режимов работы;
- большая полезная мощность при малом весе дефектоскопа.
Возможности магнитопорошкового дефектоскопа ДМПУ-1:
- продольное намагничивание малогабаритных изделий;
- продольное намагничивание длинномерных изделий;
- быстрое циркулярное намагничивание малогабаритных изделий с использованием штатива;
- импульсное намагничивание пропусканием тока через изделие;
- импульсное намагничивание кабелем;
- работа с электромагнитом на постоянном и переменном токе.
Технические характеристики
| № | Наименование параметров | Значение |
| 1. | Питание | сеть 220В, 50Гц |
| источник постоянного тока напряжением от 22 до 30В | ||
| 2. | Максимальная потребляемая мощность, Вт, не более | 800 |
| 3. | Максимальная полезная мощность, Вт, не менее | 600 |
| 4. | Размеры, мм | 370х200х450 |
| 5. | Параметры импульсного тока (кабель длиной 4-5 м, сопротивлением до 5 мОм): | |
| максимум, А, не менее | 1800 | |
| длительность импульса тока по уровню 1000А, мс | 3 | |
| длительность импульса тока по уровню 500А, мс | 6 | |
| частота следования импульсов в режиме квазиприложенного поля, Гц, не менее | 1,8 | |
| Параметры намагничивающего устройства катушки К-130 | ||
| 6. | Длина, мм | 50 |
| 7. | Внутренний диаметр, мм | 130 |
| 8. | Масса, кг | 5,2 |
| 9. | Длина кабеля, м | 2 |
| 10. | Максимальная напряженность магнитного поля в центре одной катушки (при токе 10А), А/см, не менее | 320 |
| Параметры намагничивающего устройства электромагнита "Интротест ЭМ-02" | ||
| 11. | Масса, кг | 4,5 |
| 12. | Межполюсное расстояние (объединенный сердечник), мм | 50?210 |
| 13. | Максимальный ток (действующее значение), А | 7 |
| 14. | Амплитуда напряженности поля в середине межполюсного расстояния*: | |
| при работе с электронным регулятором ЭРТ-02-АС, А/см | 45 | |
| при работе от ДМПУ-1, А/см | 35 | |
| 15. | Подъемная сила (при межполюсном расстоянии 210мм), кг | 11 |
* тангенциальная составляющая напряженности магнитного поля измерена на пластине сечением 170?5 мм при межполюсном расстоянии 180 мм.
Комплектация рекомендуемая:
Электронный блок дефектоскопа ДМПУ-1 |
Катушки намагничивания К-130 2 шт |
Стержень крепления катушек на фиксированном расстоянии |
Лоток контроля малогабаритных объектов |
Кабель намагничивающий нагрузочный(сечением 16мм2, длина 4м) |
Кабель питания (сеть AC) |
Сумка транспортировочная |
Чемодан транспортировочный катушек намагничивания |
Руководство 4276-005-20872624-2008 РЭ |
Руководство 4276-005-20872624-2008 РЭ |
* В рекомендуемый комплект включены катушки К-130 и намагничивающий кабель, для поверки дефектоскопа. По методике МП 36-261-2009 полная поверка для всех режимов производится с использованием этих намагничивающих устройств. По необходимости комплект может быть изменен. Если планируется использование дефектоскопа ДМПУ-1 только в импульсном режиме работы, катушки К-130 могут быть исключены из списка поставки. При этом поверка дефектоскопа будет производиться в усеченном варианте, исключительно для импульсного режима работы.
По необходимости расширения поставки, дополнительно к рекомендуемому варианту могут быть поставлены: электромагнит ИНТРОТЕСТ ЭМ-02, дополнительные электроконтакты, магнитные контакты, кабели нагрузочные, удлинительные гибкие по заказанным размерам, измеритель напряженности поля ИМАГ-400Ц и иные принадлежности.
Характеристики
| Производитель | Интротест |
| Функционал | Для металлов |
| Тип | Магнитопорошковый |
| Госреестр | Да |
| Поверка в комплекте (Аршин) | Да |
| Гарантия | 36 месяцев |
