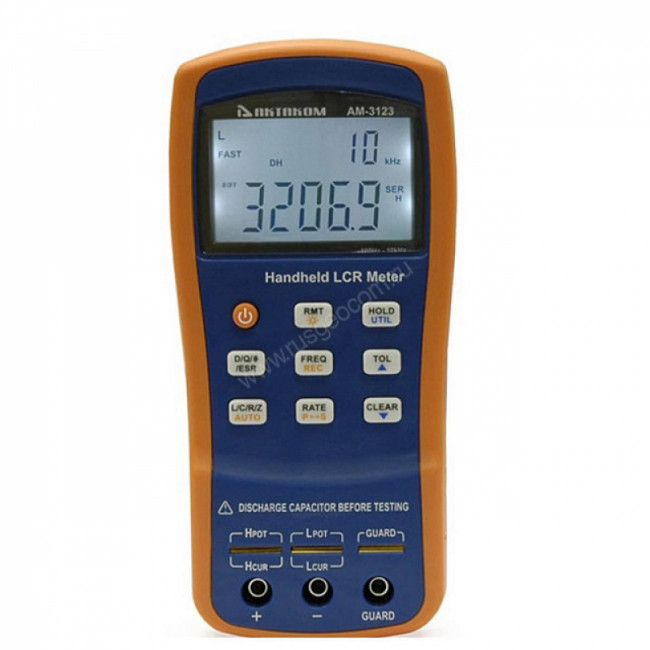

Измеритель RLC Актаком АМ-3123

Name: Измеритель RLC Актаком АМ-3123
Brand: Актаком

(0) Оставить отзыв

Сравнение

В избранное

Производитель	Актаком
Характеристика	Сопротивление: 0,3999 Ом - 10 МОм Емкость: 39,99 пФ - 20 мФ
Тестовое напряжение	0,6 В (с.к.з.)
Габариты в упаковочной таре	197х56х231, вес 0,9 кг.
Эквивалентные схемы замещения	Фазовый угол (θ)

Подробные характеристики

Обзор Характеристики Отзывы0

Описание

Высокопроизводительный портативный RLC-метр АМ-3123 обладает передовыми характеристиками современного прибора, позволяющего производить измерения параметров компонентов максимально точно, быстро удобно.

Области применения

выборочный контроль качества на производственной линии
тестирование компонентов в ремонтных мастерских и сервисных службах
сортировка и отбор компонентов по параметрам
входной контроль при приёмке партии (особенно в полевых условиях)
лабораторные исследования параметров при разработке и тестировании

Основные преимущества

базовая погрешность 0,25%,
разрешение 0,0001 при измерении добротности и тангенса угла диэлектрических потерь
высокая скорость измерений (до 4 изм/с)
возможность процентного отображения и режим многоступенчатого компаратора
5-ти проводная технология
сканирующий режим определения типа тестируемого компонента
фиксированный выходной импеданс 100 Ом
фиксация текущего, минимального, максимального и среднего значения
яркий, современный дизайн
ультра-малое энергопотребление (25 мА)
mini-USB интерфейс для быстрого подключения к ПК и обработки данных

После изменения основного режима дополнительная экранная область отображает текущую частоту. Если необходимо изменить дополнительный параметр, следует его выбрать кнопкой выбора дополнительного параметра.

Измерители RLC Актаком АМ-3123 могут управляться с персонального компьютера через интерфейс USB. После установки программного обеспечения и драйвера прибором можно управлять с помощью персонального компьютера (задавать измерительную функцию, тестовую частоту, режим сортировки по допускам), а также получать на компьютере результаты измерений и сохранять статистику в текстовый файл или таблицу Excel. Прибор поддерживает команды SCPI, состоящие из строк ASCII-символов. В ответ на такие команды возвращаются результаты запроса и данные, в конце которых стоит специальный терминирующий символ. Использование SCPI-команд – это удобный метод взаимодействия с компьютером и программирования измерительного прибора. Формат команд прост для понимания и соответствует стандарту IEEE-488 и позволяет встраивать данный прибор в различные измерительные систем.

ФУНКЦИИ
Измеряемые параметры	Первичные: L / C / R / Z Вторичные: В / Q / Θ / ESR
Диапазоны измерений	Сопротивление: 0,3999 Ом; ...; 10,000 МОм Индуктивность: 39,99 мкГн; ...; 1000,0 Гн Ёмкость: 39,99 пФ; ...; 20,000 мФ Добротность/Тангенс угла потерь: 0,0001...9999
Эквивалентные схемы замещения	Последовательная и параллельная
Режимы измерения	Автоматический и ручной
Выбор диапазона	Автоматический
Тестовые входы	5-ти проводная схема (щупы или пинцет Кельвина) 3-х проводная схема (для коротких выводов с зажимом "крокодил")
Скорость измерений	Быстрая: 4 изм./с Медленная: 1,5 изм/с
Калибровка	Короткозамкнутая, Открытая
Режим допусков	1% / 5% / 10% / 20%
Защита входов	0,1 А / 250 В
Интерфейс	Mini-USB (виртуальный последовательный порт)
ТЕСТОВЫЙ СИГНАЛ
Тестовая частота	100 Гц, 120 Гц, 1 кГц, 10 кГц
Тестовое напряжение	0,6 В (с.к.з.)
Выходной импеданс	100 Ом
ДИСПЛЕЙ
Тип дисплея	ЖКИ, 2 параметра,
Подсветка	при батарейном питании: яркая (15 сек) / пониженная / автоотключение через 30 сек при питании от адаптера: непрерывная подсветка до ручного отключения
Показания	первичные параметры: 40 000 отсчётов вторичные параметры: разрешение - 0,0001
Базовая погрешность	0,25%
ПИТАНИЕ
Тип батарей	алкалиновые, 9 В типа "Крона"
Сетевой адаптер	вход: 220 В (1±10%) / 50 Гц выход: 12-15 В (пост.)
Рабочий ток	макс.: 28 мА; типично: 25 мА (1 кГц / нагрузка 100 Ом)
Потребляемый ток в выкл. сост.	2 мкА
Время работы батарей	16 часов
Автоотключение питания	5 мин (по умолчанию) / 15 мин / 30 мин / 60 мин / откл.
Индикатор разряда батарей	<6,8 В
ОБЩИЕ ХАРАКТЕРИСТИКИ
Стандарт безопасности	IEC 61010-1:2001; IEC 61326-2-1:2005
Рабочие условия	0...40°С, влажность <90%
Габаритные размеры	190х90х41 мм
Масса	350 г
Габариты в упаковочной таре	197х56х231, вес 0,9 кг.

Соответствие между основным и дополнительными параметрами отображаемыми на дисплее в приборе Актаком АМ-3123

Ёмкость (C)	Рассеяние (D)
Индуктивность (L)	Добротность (Q)
Сопротивление (R)	Фазовый угол (θ)

Характеристики

Производитель	Актаком
Характеристика	Сопротивление: 0,3999 Ом - 10 МОм Емкость: 39,99 пФ - 20 мФ
Тестовое напряжение	0,6 В (с.к.з.)
Габариты в упаковочной таре	197х56х231, вес 0,9 кг.
Эквивалентные схемы замещения	Фазовый угол (θ)
Измеряемые параметры	Рассеяние (D)
Стандарт безопасности	IEC 61010-1:2001; IEC 61326-2-1:2005
Индикатор разряда батарей	<6,8 В
Автоотключение питания	5 мин (по умолчанию) / 15 мин / 30 мин / 60 мин / откл.
Подсветка	при батарейном питании: яркая (15 сек) / пониженная / автоотключение через 30 сек при питании от адаптера: непрерывная подсветка до ручного отключения
Рабочий ток	макс.: 28 мА; типично: 25 мА (1 кГц / нагрузка 100 Ом)
Показания	первичные параметры: 40 000 отсчётов вторичные параметры: разрешение - 0,0001
Время работы батарей	16 часов
Интерфейс	Mini-USB (виртуальный последовательный порт)
Выходной импеданс	100 Ом
Диапазоны измерений	Добротность (Q)
Потребляемый ток в выкл. сост.	2 мкА
Габаритные размеры	190х90х41 мм
Калибровка	Короткозамкнутая, Открытая
Тип батарей	алкалиновые, 9 В типа "Крона"
Тестовая частота	100 Гц, 120 Гц, 1 кГц, 10 кГц
Масса	350 г
Рабочие условия	0...40°С, влажность <90%
Режимы измерения	Автоматический и ручной
Защита входов	0,1 А / 250 В
Тип дисплея	ЖКИ, 2 параметра,
Базовая погрешность	0,25%
Скорость измерений	Быстрая: 4 изм./с Медленная: 1,5 изм/с
Режим допусков	1% / 5% / 10% / 20%
Выбор диапазона	автоматический
Сетевой адаптер	вход: 220 В (1±10%) / 50 Гц выход: 12-15 В (пост.)
Тестовые входы	5-ти проводная схема (щупы или пинцет Кельвина) 3-х проводная схема (для коротких выводов с зажимом "крокодил")
