| Производитель | МЕГЕОН |
| Тип | Аналоговые |
| Полоса пропускания | DС ~ 500 кГц |
| Входное сопротивление | 10 кОм |
| Режимы работы схемы синхронизации | ждущая, автоматическая, от ТВ-сигнала по строчными синхроимпульсам, от ТВ-сигнала по кадровым синхроимпульсами, одиночная |

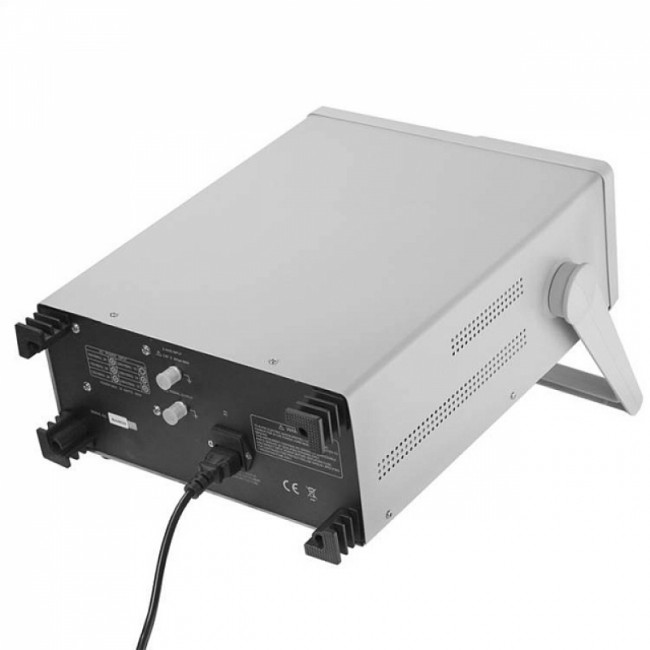

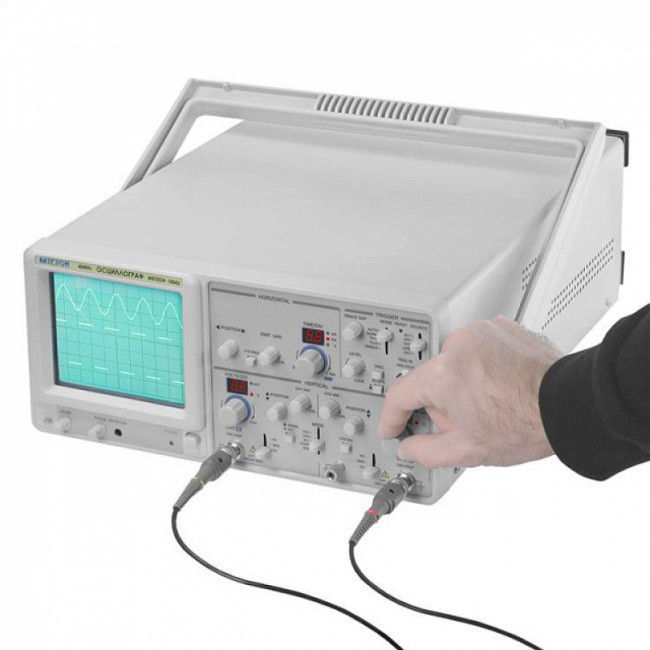

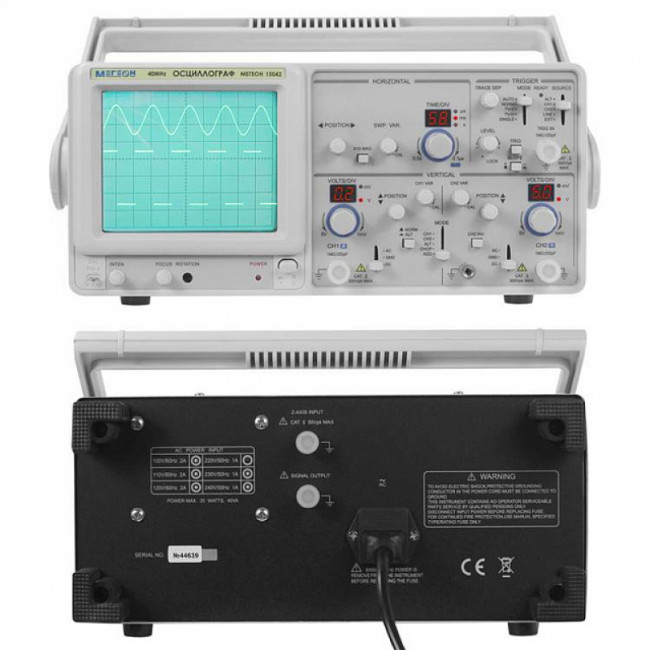

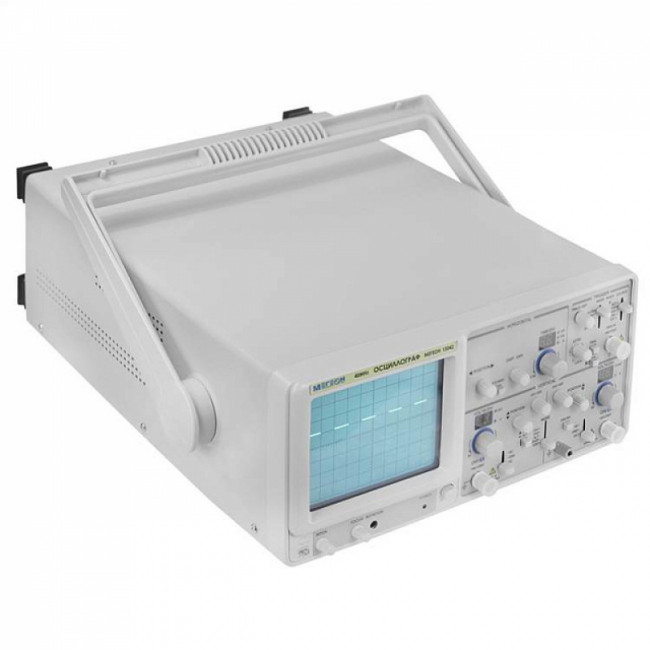

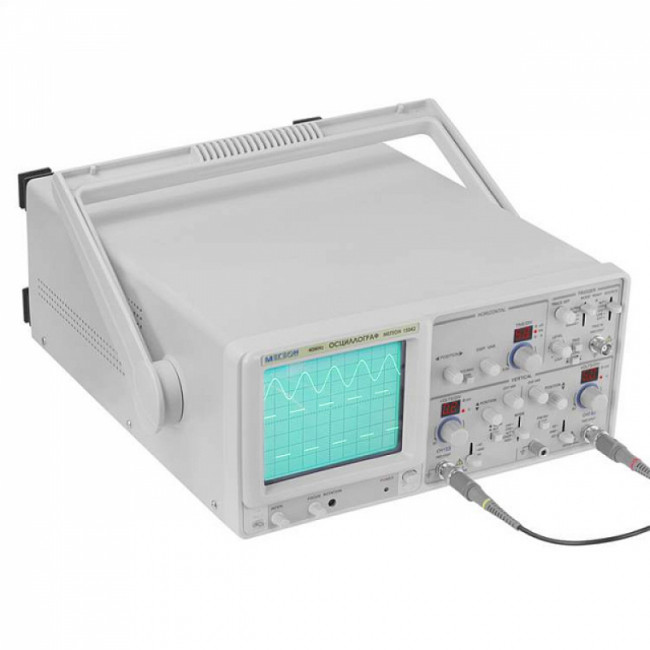

Описание

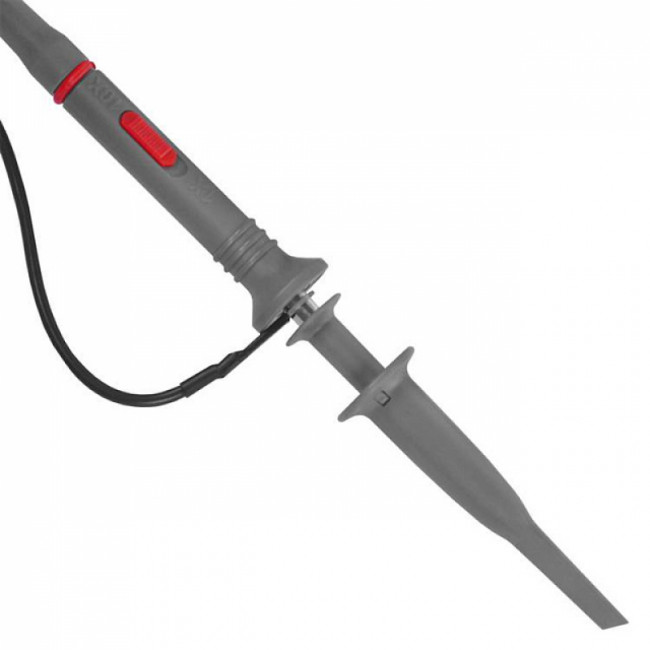

| Потребляемая мощность, не более | 35Вт (40 ВА) |
|---|---|
| Количество каналов | 2 |
| Полоса пропускания | 0 ... 40 МГц |
| Канал вертикального отклонения | |
| Чувствительность | 1 мВ/дел ... 5 В/дел, 21 ступеней ряд: 1; 2; 5; |
| Погрешность | ±3 % |
| Плавная регулировка | перекрытие по диапазону не менее 2,5 раза |
| Полоса пропускания | 0 ... 40 МГц |
| Время нарастания сигнала | 5 мВ ... 5 В/дел: не более 8,8 нс |
| Входное сопротивление/емкость | 1 МОм/25пФ |
| Режимы отображения осциллограмм | канал 1 канал 2 режим ALT/CHOP: канал "CH1" отображается совместно с каналом "CH2" прерывисто/попеременно алгебраическое сложение каналов 1 и 2 |
| Частота коммутации каналов в режиме " CHOP " | ~ 250 кГц |
| Режимы работы входов | АС: закрытый вход DC: открытый вход GND: Вход усилителя отключается от источника сигнала и заземляется |
| Максимальное входное напряжение | закрытый вход: 300 В (DC + АС пик: частота не более 1 кГц) при использовании щупов с коэффициентом деления 1:1, максимальное действующее значение составляет 40В (14 В RMS для синусоидального сигнала) при использовании щупов с коэффициентом деления 10:1 максимальное значение 400В (140 В RMS для синусоидального сигнала) |
| Коэффициент развязки между каналами 1 и 2 | на частоте до 50 кГц, не менее 1000 на частоте 40 МГц, не менее 30 |
| Тракт синхронизации | |
| Источники синхронизации | синхронизация по сигналу Каналу 1 синхронизация по сигналу Каналу 2 синхронизация от сети питания синхронизация от внешнего источника |
| Полярность сигналов для синхронизации | + /- |
| Чувствительность синхронизации | в диапазоне частот: 10 Гц. ~ 2 МГц: каналы 1 и 2: 0,5 деления осциллограммы режим источника синхронизации ALT : 2 деления осциллограммы внешний источник синхронизации: 0,2 В в диапазоне частот: 2 МГц ~ 20 МГц: каналы 1 и 2: 1,5 деления осциллограммы режим источника синхронизации ALT : 3 деления осциллограммы внешний источник синхронизации: 0,8 В в диапазоне частот: 20 МГц ~ 40 МГц: каналы 1 и 2: 2 деления осциллограммы режим источника синхронизации ALT : 3 деления осциллограммы внешний источник синхронизации: 0,8 В тв-сигнал: импульсом синхронизации более чем 1,5 деления осциллограммы внешний источник синхронизации: 1В |
| Режимы работы схемы синхронизации | ждущая, автоматическая, от ТВ-сигнала по строчными синхроимпульсам, от ТВ-сигнала по кадровым синхроимпульсами, одиночная |
| Канал горизонтального отклонения | |
| Коэффициенты развертки | 0,1 мкс/дел ~ 0,5 сек/дел, разделены на 21 поддиапазон, ряд: 1-2-5 |
| Погрешность | ±3 % |
| Диапазон плавной регулировки чувствительности | не менее 2,5 раза |
| Дополнительный множитель развертки | х10 |
| Режим X-Y | |
| Полоса пропускания | DС ~ 500 кГц |
| Ошибка разности фаз X-Y | не более 3° в полосе 0 ... 50 кГц |
| Z-вход | |
| Чувствительность | 5 В (уровень TTL) |
| Полоса частот | DC - 2 МГц |
| Входное сопротивление | 10 кОм |
| Максимальное входное напряжение | 30 В (DC + АС пик) |
| Дисплей | |
| Тип | электронно-лучевая трубка |
| Размер активной области | 80 мм x 100 мм |
| Общие характеристики | |
| Условия эксплуатации | температура: 10…40°С относительная влажность 10...70% |
| Условия хранения и транспортировки | температура: -20…60°С относительная влажность: 10...80% без выпадения конденсата |
| Габаритные размеры прибора (ВхШхГ) | 150 х 310 х 455 мм |
| Вес прибора без соединительных кабелей, не более | 8 кг |
| Вес изделия не более | 9,2 кг |
Характеристики
| Производитель | МЕГЕОН |
| Тип | Аналоговые |
| Полоса пропускания | DС ~ 500 кГц |
| Входное сопротивление | 10 кОм |
| Режимы работы схемы синхронизации | ждущая, автоматическая, от ТВ-сигнала по строчными синхроимпульсам, от ТВ-сигнала по кадровым синхроимпульсами, одиночная |
| Полоса частот | DC - 2 МГц |
| Входное сопротивление, емкость | 1 МОм/25пФ |
| Полярность сигналов для синхронизации | + /- |
| Вес изделия не более | 9,2 кг |
| Условия хранения и транспортировки | температура: -20…60°С относительная влажность: 10...80% без выпадения конденсата |
| Коэффициент развязки между каналами 1 и 2 | на частоте до 50 кГц, не менее 1000на частоте 40 МГц, не менее 30 |
| Вес прибора без соединительных кабелей, не более | 8 кг |
| Условия эксплуатации | температура: 10…40°С относительная влажность 10...70% |
| Коэффициенты развертки | 0,1 мкс/дел ~ 0,5 сек/дел, разделены на 21 поддиапазон, ряд: 1-2-5 |
| Режимы работы входов | АС: закрытый входDC: открытый входGND: Вход усилителя отключается от источника сигнала и заземляется |
| Габаритные размеры прибора (ВхШхГ) | 150 х 310 х 455 мм |
| Погрешность | ±3 % |
| Плавная регулировка | перекрытие по диапазону не менее 2,5 раза |
| Частота коммутации каналов в режиме " CHOP " | ~ 250 кГц |
| Размер активной области | 80 мм x 100 мм |
| тип | электронно-лучевая трубка |
| Потребляемая мощность, не более | 35Вт (40 ВА) |
| Режимы отображения осциллограмм | канал 1канал 2режим ALT/CHOP: канал "CH1" отображается совместно с каналом "CH2" прерывисто/попеременноалгебраическое сложение каналов 1 и 2 |
| Ошибка разности фаз X-Y | не более 3° в полосе 0 ... 50 кГц |
| Количество каналов | 2 |
| Источники синхронизации | синхронизация по сигналу каналу 1синхронизация по сигналу каналу 2синхронизация от сети питаниясинхронизация от внешнего источника |
| Время нарастания сигнала | 5 мВ ... 5 В/дел: не более 8,8 нс |
| Дополнительный множитель развертки | х10 |
| Чувствительность | 5 В (уровень TTL) |
| Максимальное входное напряжение | 30 В (DC + АС пик) |
| Чувствительность синхронизации | в диапазоне частот: 10 Гц. ~ 2 МГц:каналы 1 и 2: 0,5 деления осциллограммырежим источника синхронизации ALT : 2 деления осциллограммывнешний источник синхронизации: 0,2 В в диапазоне частот: 2 МГц ~ 20 МГц:каналы 1 и 2: 1,5 деления осциллограммырежим исто |
| Диапазон плавной регулировки чувствительности | Не менее 2,5 раза |
